12W埋込型水中照明の詳細

壁面に埋め込むタイプの水中照明です。12W小型の水中照明器具です。​手ごろなお値段で​2年間の保証もついています。

水中照明 壁面埋込 FCFB4YB0657 12W

水中照明
水中照明
水中照明FCB4YB0657水中照明FCB4YB0657FCB4YB0657
水中照明 壁面埋込水中照明FCC4YB0657
水中照明 水中照明FCB4YB0618



12W水中照明 イメージ

詳細スペック

型番単色:FCB4YB0657
斜光:FCC4YB0657
RGB:FCB4YB0618
色温度2000K/2700K/3000K/
4000K/6500K/RGB
LED単色/斜光:6×2W
RGB:6×3W RGB 3in1
角度単色:20°,25°,30°,35°,45°
斜光:45°/35°
RGB:30°
全光束単色:656lm~754lm
斜光:682lm~853lm
RGB:547lm
定格消費電力単色/斜光:16.8W
RGB:24W
ケーブルゴムシーケーブル器具外5m
単色/斜光:1.0mm²×2芯
RGB:1.0mm²×4芯

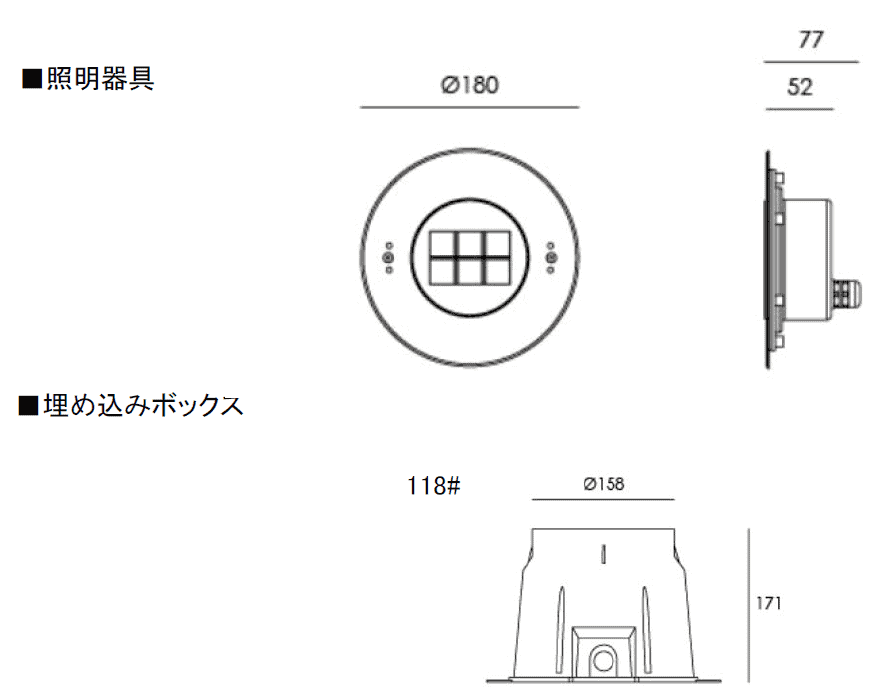

寸法W180×D180×H120
動作温度-20~45℃
入力電圧DC24V
調光対応可(DALI、DMX)
質量1.9kg
寿命35,000時間
保護等級IP68 水中用
保証2年
備考水深3m以内で使用の事

資料関連

仕様書
取扱説明書

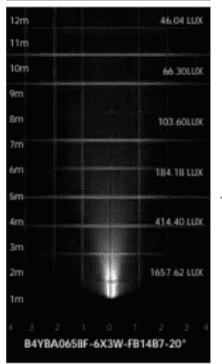

配光特性
CAD図
IESデータ

接続オプション

照明器具を繋げて使用する場合は、「Tタイプ中継コネクタ」、「防水ケーブル」を使用してください。

Tタイプ中継コネクタ

照明器具を2台以上繋げて使用する場合はこちらをご使用ください。

Tタイプ中継コネクター
型番FCL-16(単色用)
PGT2-4Pin(カラー用)
保護等級IP68 水中接続用
最大電圧250V(単色用)
500V(カラー用)
最大電流15A(単色用)
10A(カラー用)
サイズW73.0×D16.5×H45.0(単色用)
W104.3×D26×H69.9(カラー用)
適合ケーブルH07RN-F2×1.0mm²(単色用)
H07RN-F4×1.0mm²(カラー用)

防水ケーブル

Tタイプ中継コネクタ同士を接続する際と、Tタイプ中継コネクタとDC24V電源を接続する際に使用してください。長さを調節する際はカットしてご使用いただけます。

防水ケーブル
型番H07RN-F2×1.0mm²(単色用)
H07RN-F4×1.0mm²(カラー用)
※水中接続用
最大電圧500V
最大電流16A
備考1m単位での販売となります。距離をご指定ください。

【接続方法例】
Tタイプ中継コネクタと防水ケーブル接続例
