電源、コネクタの使い方のご紹介

プール、池、噴水、水盤、水槽などあらゆる場所でライトアップ演出ができるLED水中照明器具。 50種類ものラインナップを取り揃えている富士メディシィエだからこそ、 「水深が浅い」などあらゆる制限のある水景設備のライトアップ演出が可能です。 そんな弊社のLED水中照明の単色演出で必要なアクセサリーをご紹介します。

【単色演出用】アクセサリーのご紹介

DC24V電源(変圧トランス)

富士メディシィエで取り扱っているLED水中照明器具は、すべて入力電圧が24Vのため必ずDC24V電源(変圧トランス)が必要になります。

[DC24V電源ラインナップ一覧]※容量は電源の定格出力(W)に安全率0.8をかけて算出しています。

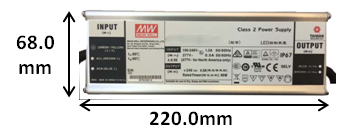

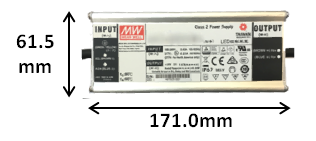

型番:HLG-60H-24 型番:HLG-100H-24 型番:HLG-185H-24
容量:48Wまで 容量:80Wまで 容量:148Wまで
寸法:L171×W61.5×H36.8 寸法:L220×W68×H38.8 寸法:L228×W68×H38.8
仕様書ダウンロード 仕様書ダウンロード 仕様書ダウンロード

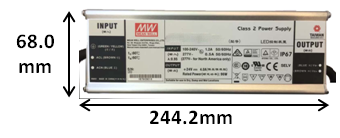

型番:HLG-240H-24 型番:HLG-320H-24
容量:192Wまで 容量:256Wまで
寸法:L244.2×W68×H38.8 寸法:L252×W90×H43.8
仕様書ダウンロード 仕様ダウンロード

コネクタ(PGT2-2Pin)

水中照明器具を2台以上繋げて使用する場合に必要となります。

[使い方]

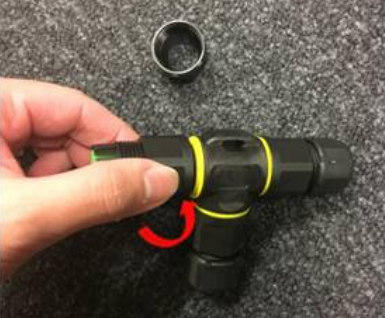

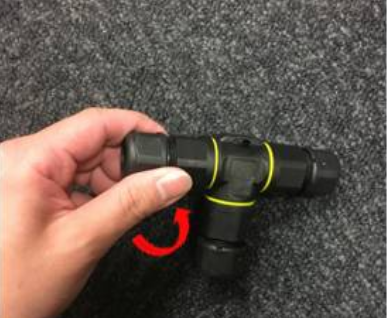

①外側の部品を反時計周りに回して外す

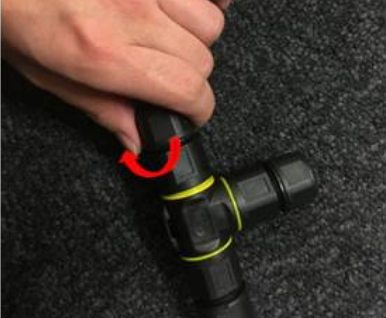

②内側の部品も同様に反時計周りに回して外す

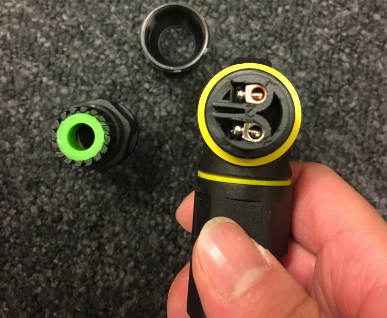

③(内側と外側の部品を取ったあとの状態)

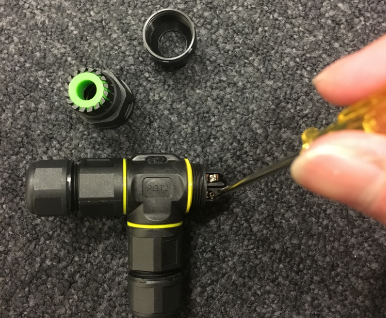

④ねじを緩めておく

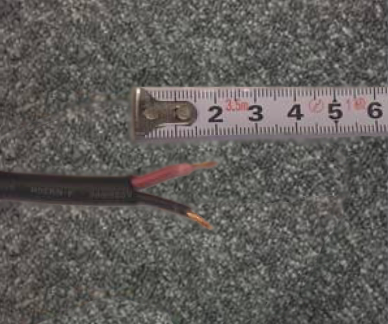

⑤皮むきは20mm

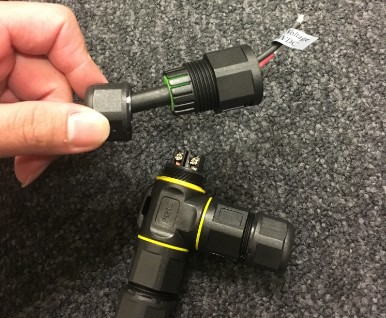

⑥外側と内側の部品を外した順番にケーブルに通す

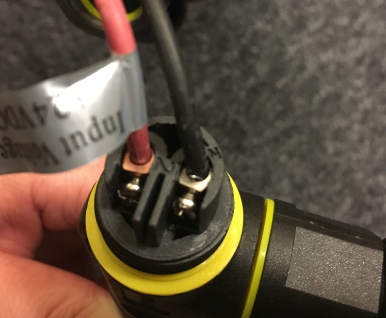

⑦ケーブルを差し込む(L⇒赤(+) M⇒黒(-))※極性を間違えないように注意

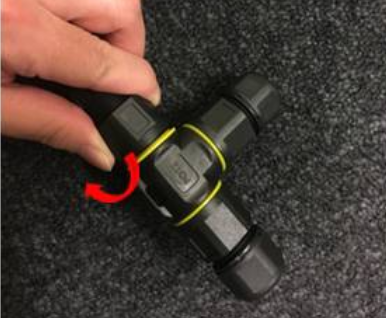

⑧内側の部品を時計周りに回しはめる

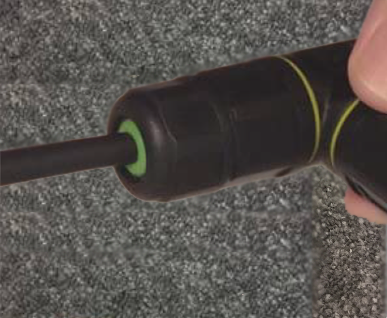

⑨外側の部品も同様に時計周りに回しはめる

⑩外側の部品も同様に時計周りに回しはめる

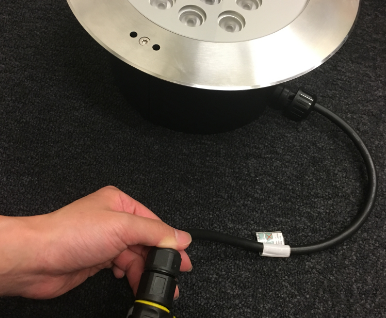

⑪できあがり(他の2箇所も同様の作業を行う)※必ず3箇所すべて接続してください

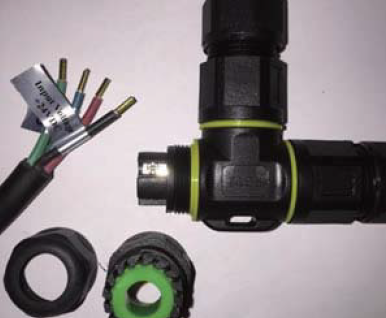

①RGBの4芯ケーブル

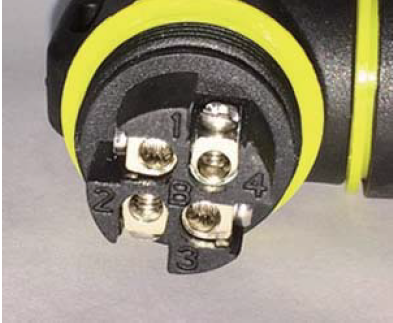

②RGB用4芯コネクタの1/2/3/4 の順に、V+/R/G/Bを接続して、極性を間違えないように注意



ケーブル(H07RN-F 2×1.0mm²)

コネクタとコネクタを接続する場合や、コネクタから電源までの距離が300mm以上の場合に別途必要となります。

注意 ケーブル極性の間違え

※コネクタや電源と接続する場合、極性を間違えないようにご注意ください。(L⇒赤(+) M⇒黒(-))
