6W埋込型水中照明の詳細

水中照明　FCA4AA0357,FCA4AA0304

壁面に埋め込むタイプの水中照明です。6W小型の水中照明器具です。​手ごろなお値段で​2年間の保証もついています。

水中照明　FCA4AA0357,FCA4AA0304寸法図 LED水中照明FCA4AA0357,FCA4AA0304
FCA4AA0357
LED水中照明カラーRGBタイプFCA4AA0304FCA4AA0304

詳細スペック

型番単色：FCA4AA0357
RGB：FCA4AA0304
色温度2000K/2700K/3000K/4000K/6500K/RGB
LED単色：3×2W
RGB：1×4.5W RGB 3in1
角度単色：15°,30°
RGB：15°/30°
全光束単色：383lm~466lm
RGB：129lm
入力電圧DC24V
定格消費電力単色：5.9W
RGB：5.6W
動作温度-20～45℃
寸法W98×D98×H150
調光対応可(DALI、DMX)
質量※別途お問合せください
ケーブルゴムシーケーブル器具外5m
単色：1.0mm²×2芯 z
RGB：1.0mm²×4芯
寿命35,000時間
保護等級IP68 水中用
保証2年
備考水深3m以内で使用の事

資料関連

仕様書

Download

取扱説明書

Download

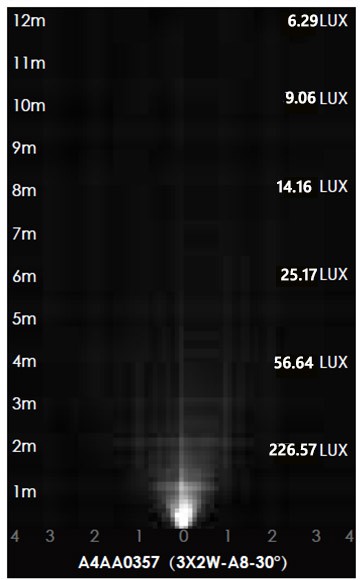

配光特性
CAD図
IESデータ

接続オプション

照明器具を繋げて使用する場合は、「Ｔタイプ中継コネクタ」、「防水ケーブル」を使用してください。どちらも水中に沈めて使用できます。

Ｔタイプ中継コネクタ

照明器具を2台以上繋げて使用する場合はこちらをご使用ください。

Ｔタイプ中継コネクター
型番FCL-16（単色用）
PGT2-4Pin（カラー用）
保護等級IP68 水中接続用
最大電圧250V（単色用）
500V（カラー用）
最大電流15A（単色用）
10A（カラー用）
サイズW73.0×D16.5×H45.0（単色用）
W104.3×D26×H69.9（カラー用）
適合ケーブルH07RN-F2×1.0mm²（単色用）
H07RN-F4×1.0mm²（カラー用）

防水ケーブル

Ｔタイプ中継コネクタ同士を接続する際と、Ｔタイプ中継コネクタとDC24V電源を接続する際に使用してください。長さを調節する際はカットしてご使用いただけます。

防水ケーブル
型番H07RN-F2×1.0mm²（単色用）
H07RN-F4×1.0mm²（カラー用）
※水中接続用
最大電圧500V
最大電流16A
備考1m単位での販売となります。距離をご指定ください。

【接続方法例】
Ｔタイプ中継コネクタと防水ケーブル接続例
