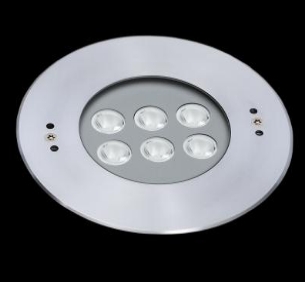

18W壁面埋込型水中照明カラータイプの詳細

壁面に埋め込むタイプの水中照明です。18Wと小型で、カラー演出が可能なRGBタイプです。​手ごろなお値段で​2年間の保証もついています。

【FCB4YB0618】



詳細スペック

型番単色:FCB4YB0657
斜光:FCC4YB0657
RGB:FCB4YB0618
色温度2000K/2700K/3000K/
4000K/6500K/RGB
LED単色/斜光:6×2W
RGB:6×3W RGB 3in1
角度単色:20°,25°,30°,35°,45°
斜光:45°/35°

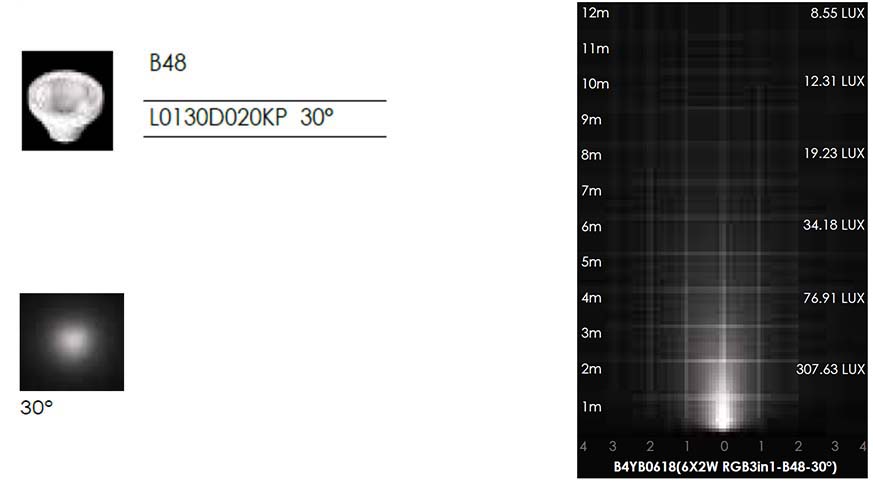

RGB:30°
全光束単色:656lm~754lm
斜光:682lm~853lm
RGB:547lm
定格消費電力単色/斜光:16.8W
RGB:24W
ケーブルゴムシーケーブル器具外5m
単色/斜光:1.0mm²×2芯
RGB:1.0mm²×4芯
寸法W180×D180×H120
動作温度-20~45℃
入力電圧DC24V
調光対応可(DALI、DMX)
質量1.9kg
寿命35,000時間
保護等級IP68 水中用
保証2年
備考水深3m以内で使用の事

接続オプション

照明器具を繋げて使用する場合は、「Tタイプ中継コネクタ」、「防水ケーブル」を使用してください。どちらも水中に沈めて使用できます。

Tタイプ中継コネクタ

照明器具を2台以上繋げて使用する場合はこちらをご使用ください。

Tタイプ中継コネクター
型番FCL-16(単色用)
PGT2-4Pin(カラー用)
保護等級IP68 水中接続用
最大電圧250V(単色用)
500V(カラー用)
最大電流15A(単色用)
10A(カラー用)
サイズW73.0×D16.5×H45.0(単色用)
W104.3×D26×H69.9(カラー用)
適合ケーブルH07RN-F2×1.0mm²(単色用)
H07RN-F4×1.0mm²(カラー用)

防水ケーブル

Tタイプ中継コネクタ同士を接続する際と、Tタイプ中継コネクタとDC24V電源を接続する際に使用してください。長さを調節する際はカットしてご使用いただけます。

防水ケーブル
型番H07RN-F2×1.0mm²(単色用)
H07RN-F4×1.0mm²(カラー用)
※水中接続用
最大電圧500V
最大電流16A
備考1m単位での販売となります。距離をご指定ください。

【接続方法例】
Tタイプ中継コネクタと防水ケーブル接続例

カラー演出用周辺機器

16種類の単色カラーと14種類のカラーチェンジプログラムが内蔵されたコントローラーです。リモコンで簡単にカラー演出ができます。

RGBライトコントローラー
型番FCCRL02D3M
(RGBライトコントローラー)
入力電圧DC 12/24V
最大消費電力12V:180W
24V:360W
サイズW131×L146×H50mm
備考Rj45ケーブル(拡張用ユニットとの接続用ケーブル)、リモコン付

RGBライトコントローラーに接続できる最大接続台数を超えての接続をご希望の場合や照明器具の接続系統を分けたい場合に必要となります。(※器具により最大接続台数は異なります)

RGBライトコントローラー拡張用ユニット
型番FCCRL02D3E
(RGBライトコントローラー拡張用ユニット)
入力電圧DC 12/24V
最大消費電力12V:180W
24V:360W
サイズW131×L146×H50mm

【接続方法】
RGBライトコントローラー接続方法図
