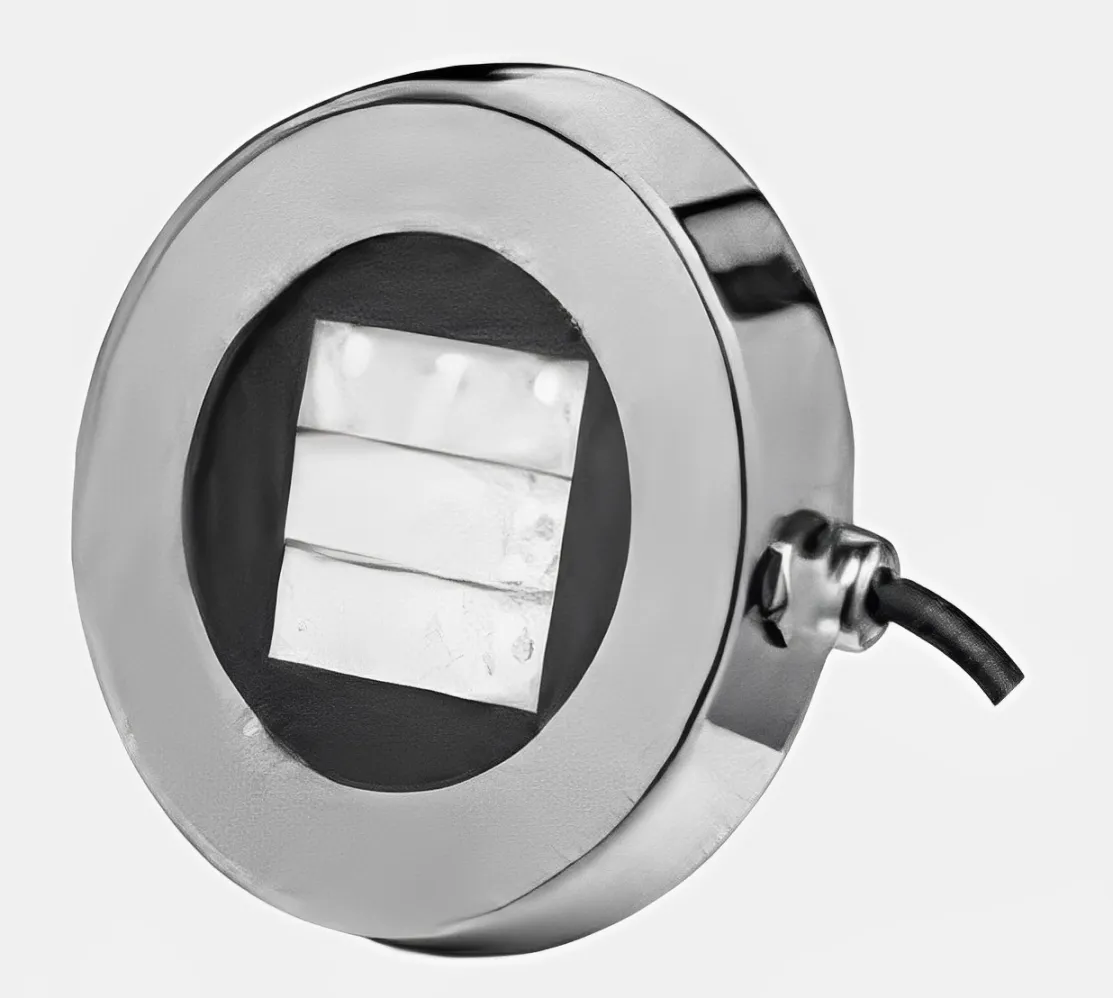

22W底面設置型水中照明の詳細
噴水・池・水盤など、さまざまな水中環境を鮮やかに彩る薄型LEDライトです。12W・22W・44Wの3種類をご用意し、用途に応じた明るさを選べます。
高さがたった33mmのため、水深の浅い場所への設置に最適です
詳細スペック
| 型番 | 単色：単色：FCB4DA0958 |
|---|---|
| 色温度 | 2100K/27000K/3000K/4000K/6500K |
| LED | 9×2.5W |
| 角度 | 単色：24°,35°,50° |
| 全光束 | 2630lm |
| 調光対応 | 可(DALI、DMX) |
| 定格消費電力 | 26W |
| ケーブル | ゴムシーケーブル器具外5m 1.0㎟×2芯 |
| 寸法 | W173.5/D190/H33 |
| 入力電圧 | DC24V |
| 動作温度 | -20～40℃ |
| 質量 | - |
| 寿命 | 35,000時間 |
| 保護等級 | IP68 |
| 保証 | 2年 |
| 備考 | 水深5m以内で使用の事 |
接続オプション
照明器具を繋げて使用する場合は、「Ｔタイプ中継コネクタ」、「防水ケーブル」を使用してください。
Ｔタイプ中継コネクタ
照明器具を2台以上繋げて使用する場合はこちらをご使用ください。
| 型番 | FCL-16（単色用） PGT2-4Pin（カラー用） |
|---|---|
| 保護等級 | IP68 水中接続用 |
| 最大電圧 | 250V（単色用） 500V（カラー用） |
| 最大電流 | 15A（単色用） 10A（カラー用） |
| サイズ | W73.0×D16.5×H45.0（単色用） W104.3×D26×H69.9（カラー用） |
| 適合ケーブル | H07RN-F2×1.0mm²（単色用） H07RN-F4×1.0mm²（カラー用） |
防水ケーブル
Ｔタイプ中継コネクタ同士を接続する際と、Ｔタイプ中継コネクタとDC24V電源を接続する際に使用してください。長さを調節する際はカットしてご使用いただけます。
| 型番 | H07RN-F2×1.0mm²（単色用） H07RN-F4×1.0mm²（カラー用） ※水中接続用 |
|---|---|
| 最大電圧 | 500V |
| 最大電流 | 16A |
| 備考 | 1m単位での販売となります。距離をご指定ください。 |
【接続方法例】
