3W埋込型水中照明の詳細

壁面に埋め込むタイプの小型水中照明です。3W小型の水中照明器具です。​手ごろなお値段で​2年間の保証もついています。

水中照明 壁面埋込 c4a0158

水中照明 壁面埋込 c4a0158
水中照明 壁面埋込
水中照明 単色タイプFCB4A0158水中照明 壁面埋込FCB4A0158
水中照明 斜光タイプ FCC4A0158水中照明 壁面埋込FCC4A0158
水中照明 カラーRGBタイプ FCB4A0106水中照明 壁面埋込FCB4A0106

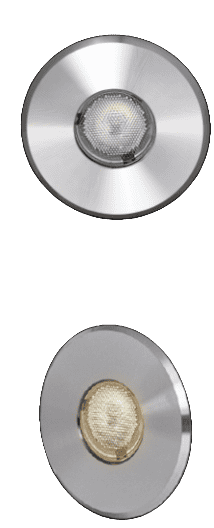

3W水中照明 イメージ

詳細スペック

型番単色:FCB4A0158
斜光:FCC4A0158
RGB:FCB4A0106
色温度2000K/2700K/3000K/
4000K/6500K/RGB
LED単色/斜光:1×3W
RGB:1×3W RGB 3in1
角度単色:9°,15°,20°,30°,45°

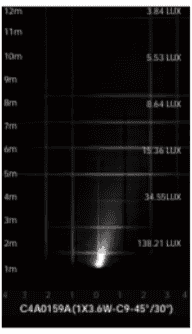

斜光:45°/35°
RGB:30°

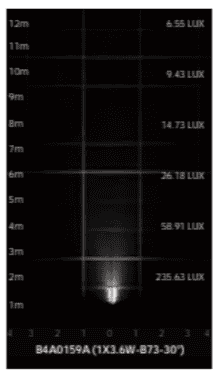

全光束単色:139lm~174lm
斜光:115lm~143lm
RGB:103lm
定格消費電力単色(斜光):2.6W
RGB:3.5W
ケーブルゴムシーケーブル器具外5m
単色(斜光):1.0mm²×2芯
RGB:1.0mm²×4芯

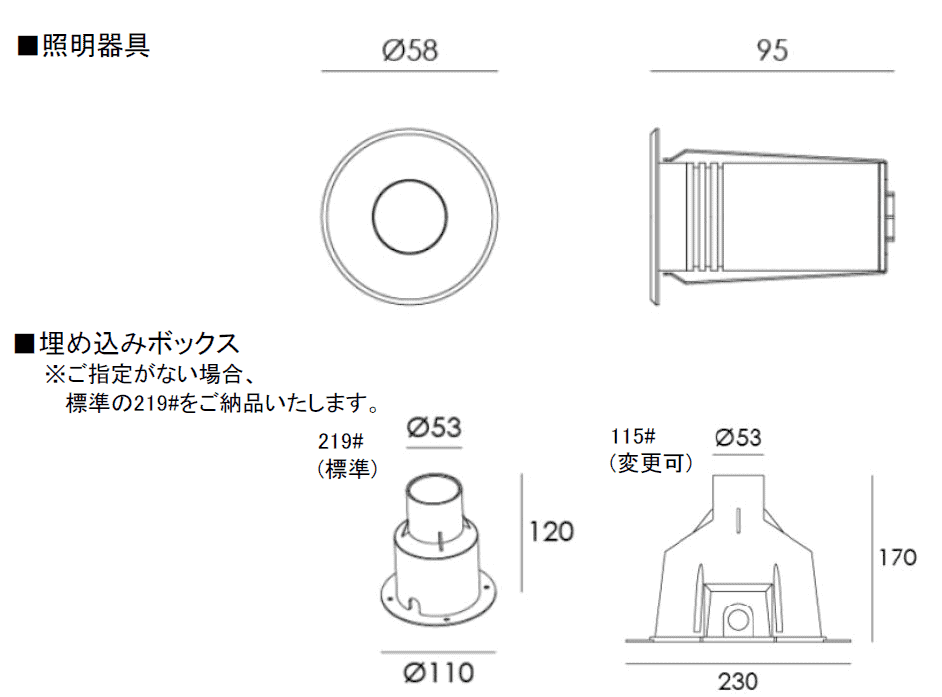

寸法W68.5×D68.5×H135
動作温度-20~45℃
入力電圧DC24V
調光対応可(DALI、DMX)
質量1.1kg
寿命35,000時間
保護等級IP68 水中用
保証2年
備考水深5m以内で使用の事

資料関連

仕様書
取扱説明書
配光特性
CAD図
IESデータ

接続オプション

照明器具を繋げて使用する場合は、「Tタイプ中継コネクタ」、「防水ケーブル」を使用してください。

Tタイプ中継コネクタ

照明器具を2台以上繋げて使用する場合はこちらをご使用ください。

Tタイプ中継コネクター
型番FCL-16(単色用)
PGT2-4Pin(カラー用)
保護等級IP68 水中接続用
最大電圧250V(単色用)
500V(カラー用)
最大電流15A(単色用)
10A(カラー用)
サイズW73.0×D16.5×H45.0(単色用)
W104.3×D26×H69.9(カラー用)
適合ケーブルH07RN-F2×1.0mm²(単色用)
H07RN-F4×1.0mm²(カラー用)

防水ケーブル

Tタイプ中継コネクタ同士を接続する際と、Tタイプ中継コネクタとDC24V電源を接続する際に使用してください。長さを調節する際はカットしてご使用いただけます。

防水ケーブル
型番H07RN-F2×1.0mm²(単色用)
H07RN-F4×1.0mm²(カラー用)
※水中接続用
最大電圧500V
最大電流16A
備考1m単位での販売となります。距離をご指定ください。

【接続方法例】
Tタイプ中継コネクタと防水ケーブル接続例
