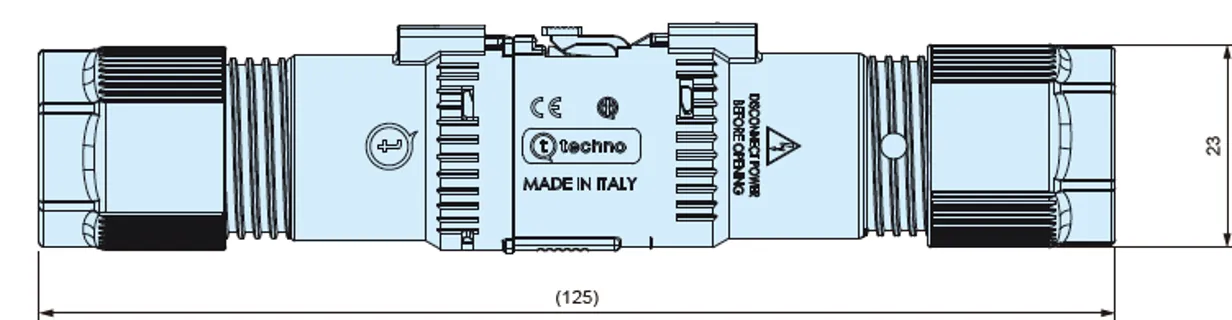

T字コネクタ（FCL16T）

①外側の部品を反時計周りに回して外す

②内側の部品も同様に反時計周りに回して外す

③（内側と外側の部品を取ったあとの状態）

④ねじを緩めておく

⑤皮むきは15mm

⑥外側と内側の部品を外した順番にケーブルに通す

⑦ケーブルを差し込む（L⇒赤(＋) M⇒黒(－)）※極性を間違えないように注意

⑧両側の部品を時計周りに回しはめる。（完全に根元まで締め付け）

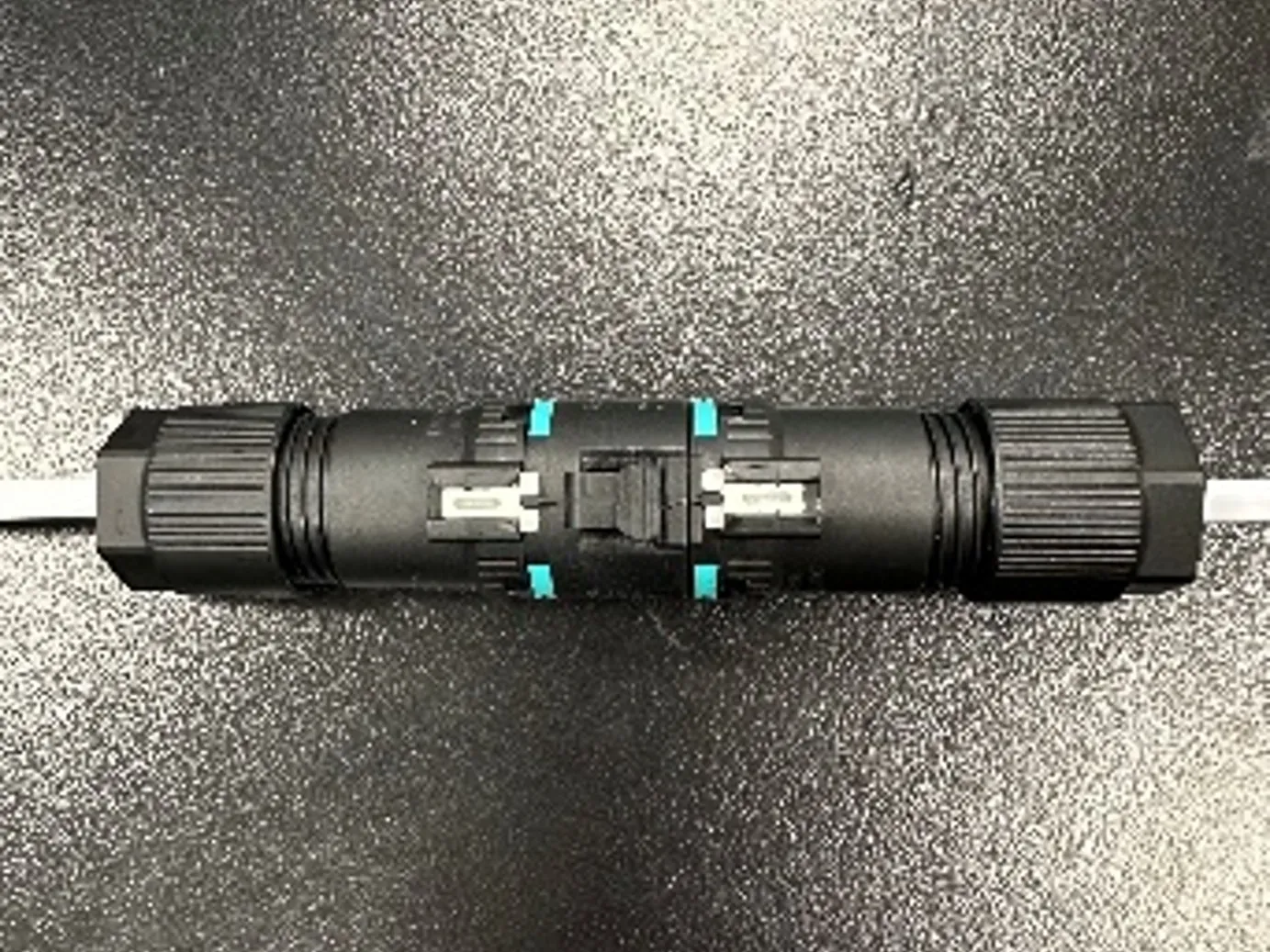

⑩できあがり（他の2箇所も同様の作業を行う）※必ず3箇所すべて接続してください

①RGBの4芯ケーブル

②RGB用4芯コネクタの1/2/3/4 の順に、V+/R/G/Bを接続して、極性を間違えないように注意

①線の皮むき時に20ｍｍ以上で剥いて しまうとパッキン+ ブーツ内に ケーブルの外皮がおさまらず、 中の芯線が剥き出しになってしまうことがあります。

はみ出し部を防水テープなどでカバー しても、水の浸入は防げません。 皮むき寸法を修正して、再加工してください。

②皮むきは15mmまでです。

③パッキン+ ブーツの締めあげが不十分で 矢印部に􄼱間がでてしまうとケーブル外皮 とパッキンの密着が保てず、水蒸気の 浸入を防げません。

④レンチなどを使って、完全に締めあげてください。

ケーブル（H07RN-F 2×1.0mm²）

コネクタとコネクタを接続する場合や、コネクタから電源までの距離が300mm以上の場合に別途必要となります。

写真は間違い例です。

※コネクタや電源と接続する場合、極性を間違えないようにご注意ください。（L⇒赤(＋)　M⇒黒(－)）
