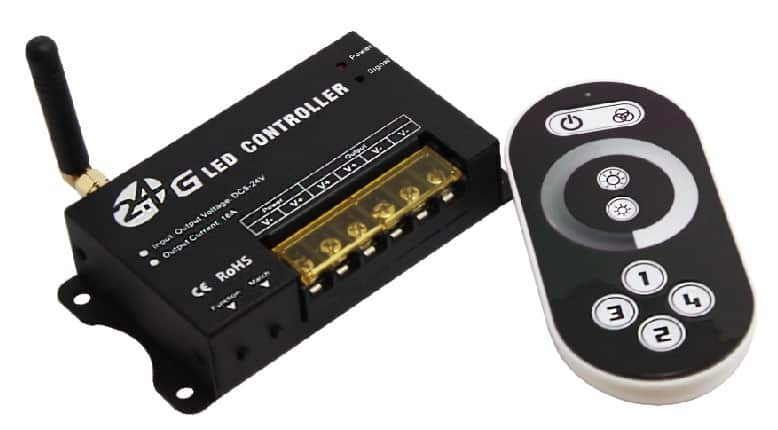

調光コントローラー
リモコン上でタッチパネル操作のコントローラーです。
簡単操作で明るさを調整できます。
リモコンで簡単に操作し、幅広い明暗変化で発光させることができます。

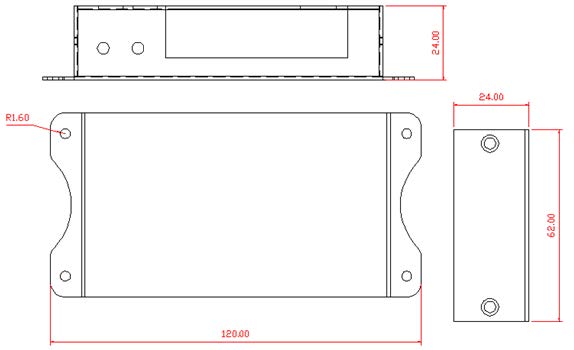

寸法図
詳細スペック
器具本体
| 動作温度 | －20℃～60℃ |
| 入力電圧 | DC5~24V |
| 重さ | 220ｇ |
| 寸法 | L120ΧW62ΧH24mm |
リモコン
| 動作温度 | －20℃～60℃ |
| 操作距離 | 30ｍ |
| 発信 | 2.4GMhz |
| リモコン用電池 | 単4×3 |

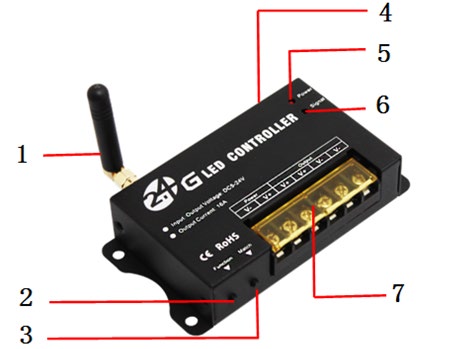

①アンテナ
②長押しでon/off 。 短く押すとモードスイッチ。
③ピアキー
④グループコードが一致するためのコントローラ
⑤電源指示ランプ
⑥信号（点滅すればリモコン信号が正しく受信されています）

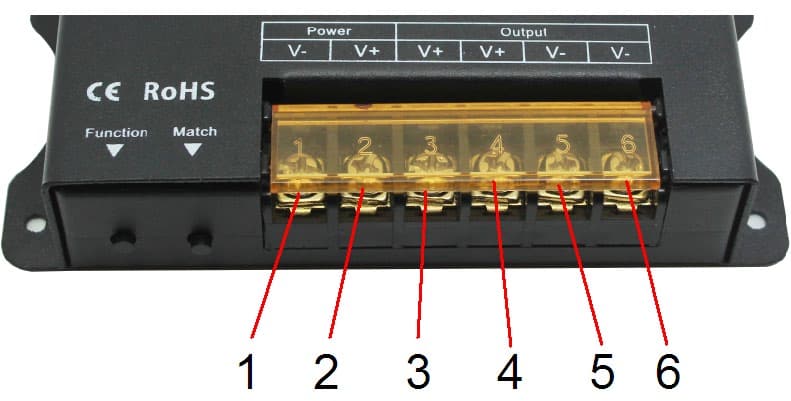

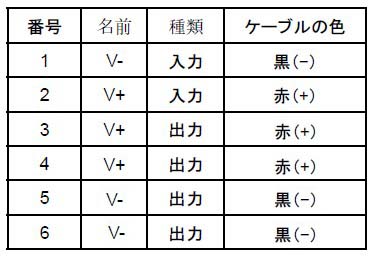

⑦入力出力端子

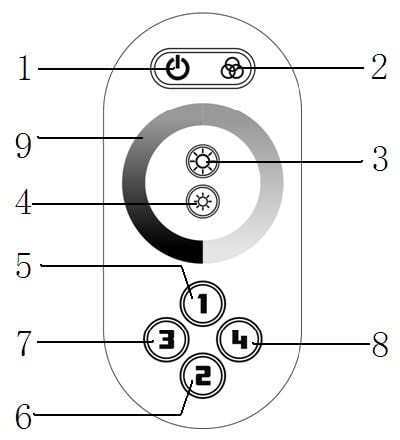

①電源
②全グループ操作
③明るさを上げるモード＋（プログラムの選択）
④明るさを下げるモード－（プログラムの選択）
⑤グループ1（チャンネルは「1」のコントローラを操作）
⑥グループ2（チャンネルは「2」のコントローラを操作）
⑦グループ3（チャンネルは「3」のコントローラを操作）
⑧グループ4（チャンネルは「4」のコントローラを操作）
⑨明るさ調整
1台のリモコンで、グループを操作する方法
納品時には基本的に「コントローラの操作は同梱されているリモコンでのみ可能」な状態ですが、 下記の手順でチャンネル設定をして頂くと、別のコントローラの操作も行うことができるようになります。
※チャンネルは「1」「2」「3」「4」とありますが、下記は例として「1」に設定する手順です。
①コントローラと照明器具の電源を入れます。リモコンに電池を入れます。
②コントローラの【4 白いつまみ】のうち「1」を下にします。
③コントローラの【3 Matchボタン】を押しながら、リモコンの【1 電源ボタン】をコントローラに向けて押します。
④その際、コントローラの【6 Signalライト】が点滅したら、チャンネル設定完了です。

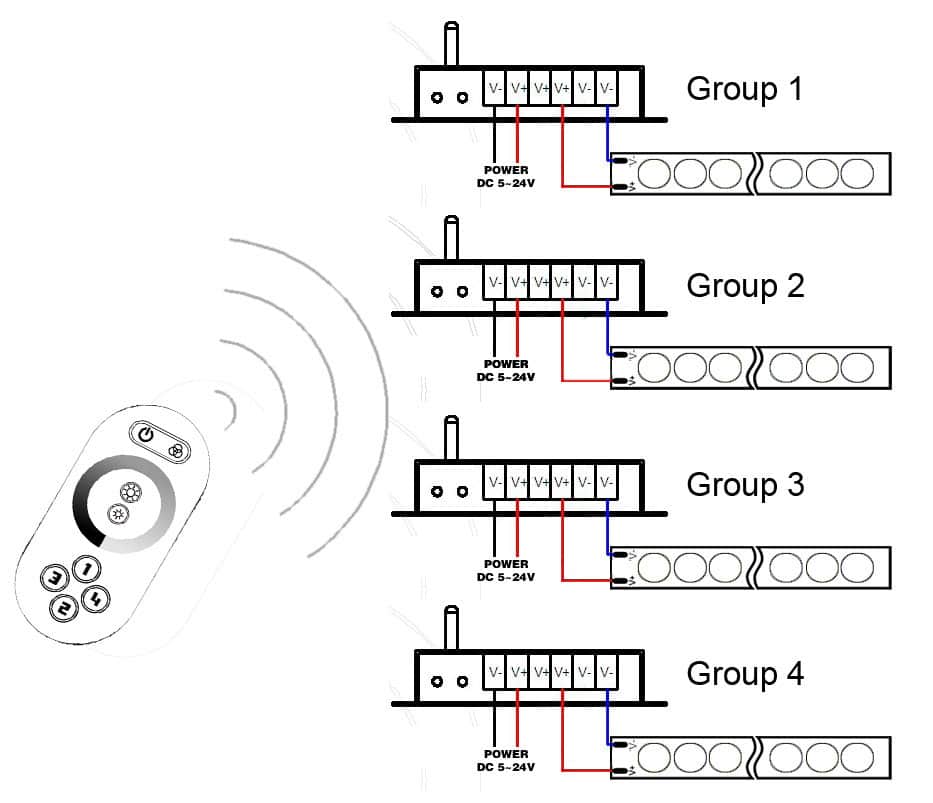

結線例
左図に示すように、 1 つの リモコンで、 同時に 4 グループのコントローラを制御できます。 （ リモコンとコントローラーの距離は 30m 以内）
