屋外野球練習場照明におすすめのLED投光器や照明設計例をご紹介!

屋外野球練習場照明におすすめのLED投光器や照明設計例をご紹介!

球場写真

屋外野球練習場照明

「夕方からの練習だとボールや人が見えにくくて困っている!」「現在使用している照明器具の消費電力が高くて困っている!」なんてお悩みはありませんか?既設の照明器具をLED照明に替えるだけで大幅な節電が可能なのはもちろん、ボールや人の見えにくさも解消できます!屋外野球場照明をLED化するのにおすすめのLED投光器や照明設計例をご紹介します。


屋外野球場照度基準

【硬式】

競技区分維持照度(lx)照度均斉度屋外グレア制限値(GRL)
内野:1000
外野:750
内野:0.7
外野:0.5
50
内野:750
外野:500
内野:0.6
外野:0.5
50
内野:500
外野:300
内野:0.5
外野:0.3
55
【軟式】
競技区分維持照度(lx)照度均斉度屋外グレア制限値(GRL)
内野:750
外野:500
内野:0.6
外野:0.5
50
内野:500
外野:300
内野:0.5
外野:0.5
50
内野:300
外野:200
内野:0.5
外野:0.3
55
【競技区分】
Ⅰ:観客のいる国際、国内、地域全体又は特定地域における最高水準の運動競技会。最高水準のトレーニング。
Ⅱ:観客のいる地域全体又は特定地域における一般的な運動競技会。高水準のトレーニング 。
Ⅲ:観客のいない特定地域の運動競技会、学校体育又はレクリエーション活動。一般トレーニング。
出典:JIS Z9110:2010

【グレアとグレア制限値について】
グレアとは不快感や物の見えづらさを生じさせるような「まぶしさ」のことを言います。JIS Z 29127スポーツ照明基準でグレアを考慮する必要があるスポーツの場合には許容できるGRの上限値(GRL)を競技により定めています。


設計例   (※競技区分Ⅲ)

図面

屋外野球練習場 図面
グラウンドサイズ:60m×90m
器具取付高:15m
器具配置:両端にポール4本設置(8台/本)

使用器具

600W投光器
600W投光器
型番:FCS200HM-600W-5000
消費電力:600W
配光角:10°&60°
使用台数:32台 (8台×4箇所)
商品詳細はこちら

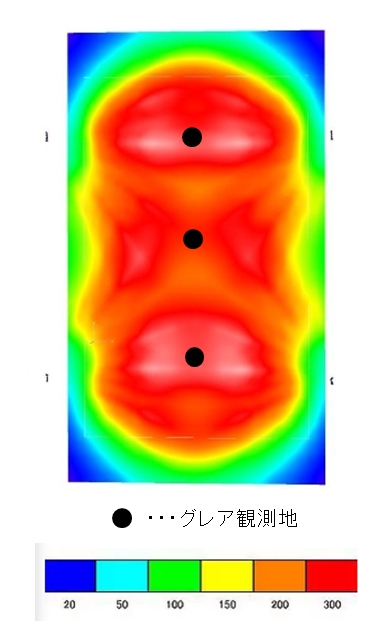

照度シミュレーション

屋外野球練習場 照度シミュレーション図

等高線

野球練習場 等高線

競技エリア内照度
平均照度259lx
最大照度440lx
均斉度0.3
グレア値最小:45
最大:23

年間ランニングコスト

屋外野球練習場 消費電力

計算条件
点灯時間:5時間/日
電気単価:22円/Kw

約60%削減
